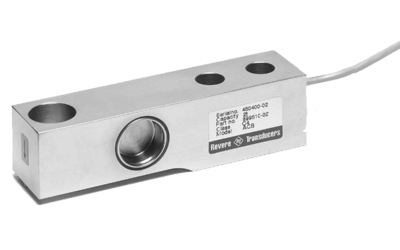

Hochleistungs-Scherstab-Wägezelle ACB

Übersicht
Nennlasten	0.5, 1, 2, 5t
Höchste Genauigkeit		C6 nlc ≤6000 Y ≤20000
Krafteinleitung
Schutzart / Material	IP66 + 68 Edelstahl
Explosion / Gefährdete Bereiche		II 1G Ex ia IIC T4 / T6 Ga oder 1M1 Ex ia I Ma (-20°C ≤ Ta ≤ +40°) oder II 3G Ex nA IIC T6 Gc (-20°C ≤ Ta ≤ +40°) oder II 1D Ex tD IIIC T70°C Da (-20°C ≤ Ta ≤ +40°) oder II 3D Ex tD IIIC T70°C Dc (-20°C ≤ Ta ≤ +40°)

Bezeichnung	Nennlast	Maßblatt	Art-Nr. Stahl	Art-Nr. VA
Q1K Lastecke	0,5-1t 2t 5t Anordnung	512-81-10-4 512-81-10-4 612-03-00-4 550-04-01-4	5121704 5121706 5121853	5121704V 5121706V 5121853V
Q1K Lastecke mit Abhebesicherung	0,5-1t 2t 5t Anordnung	512-81-20-4 512-81-20-4 612-03-10-4 550-04-01-4	5121708 5121709 5121855	5121708V 5121709V 5121855V
S1K Lastecke	0,5-1t 2t 5t	512-42-10-4 512-42-10-4 512-43-10-4	5121702T 5121703T 5121852	5121702V 5121703V 5121852V
Gleitkopf	0,5-2t	511-47-00-4	einzeln 3er Satz 4er Satz	5211827-29V 5211823V 5211824V
Zugstangen-Anlenkung	0,5-2t	511-48-00-4	5090602	5090602V
FZ1K Einkugelfuß	0,5-2t 5t	504-37-00-4/D60 504-37-10-4/D90 504-37-20-4/D60 504-37-30-4/D90 504-38-00-4/D70 504-38-10-4/D120	höhenverstellbar höhenverstellbar höhenverstellbar höhenverstellbar	5042801V 5042802V 5042803V 5042804V 5042805V 5042806V
FZGH-Fuß mit Federbügel höhenverstellbar	0,5-2t	511-75-00-4/D60	-	5112802V
Schwingmetallfuß-FZGH höhenverstellbar	0,5-2t 5t	511-75-10-4/D80 511-75-50-4/D80	- -	5112805V 5112851V
ZMF 12P Schwingmetall-Fuß höhenverstellbar	0,5-2t	511-75-20-4	-	5112806V
Elastomerlager	0,5-2t 5t	511-74-00-4 511-65-00-4	5112801 5111850	5112801V 5111850V
Schwingmetall-Fuß	0,5-2t	511-76-00-4	5112803	-
Befestigungs-Platte	0,5-2t 5t	511-23-20-4 511-15-30-4	5152802 5152801	5152802V 5152801V
Distanzplättchen	0,5-2t 5t	57,4x35x5 78x40x5	- -	5210620V 5210650V
Distanzbleche (Satz)	0,5-2t 5t	515-29-10-4 515-29-10-4	- -	5152824V 5152825V

Scherstab Wägezelle ACB
